Tērauda patēriņa aprēķins Peru trapecveida tērauda konstrukciju noliktavai

Tērauda patēriņa aprēķins Peru trapecveida tērauda konstrukciju noliktavai



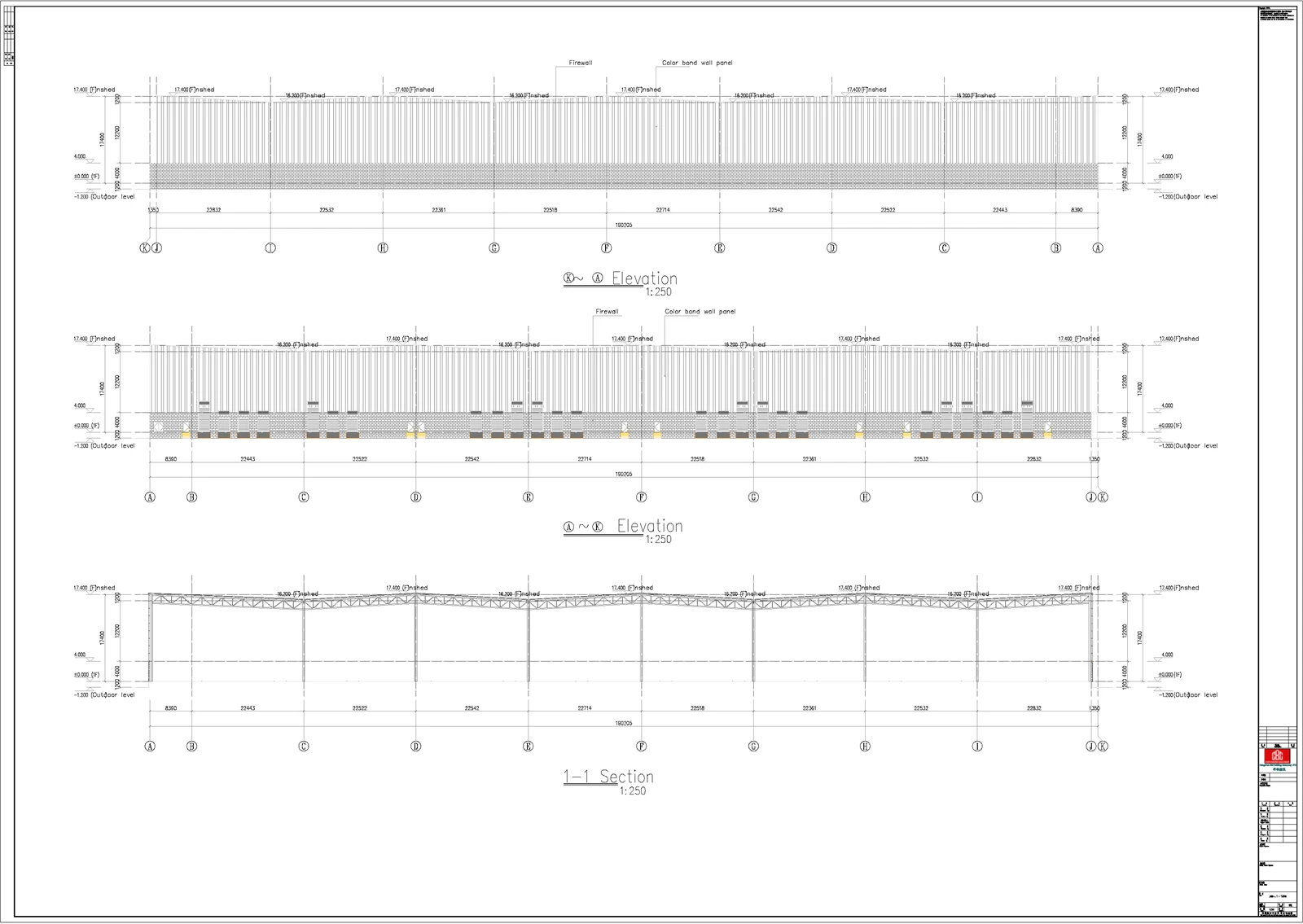

Plāna forma:Trapecveida

Garums: 190m

Platums: 80m (šaurajā galā) / 116m (platajā galā)

Ēkas platība: 18 620㎡

Karnīzes augstums: 17,4 m (augsta darbnīca)

Struktūras veids:Kopņu struktūra, nepārtraukts laidums apmēram 22 m uz laidumu, atstatums starp līčiem aptuveni 24 m

Ieviešanas standarts:Peru vietējie būvnormatīvi + vietējā vēja slodze, sniega slodze



Pamatojoties uz Peru vietējiem būvnormatīviem, projekta slodzes prasībām un konstrukcijas raksturlielumiem (liels laidums, augstas dzegas), ieteicamie konstrukciju sekciju izmēri ir šādi, visām sastāvdaļām izmantojot Peru standarta tērauda marku Gr.50 (ekvivalents ASTM A36), kam ir laba izturība, lokanība un kas ir piemērots industriālo ēku projektiem Peru.



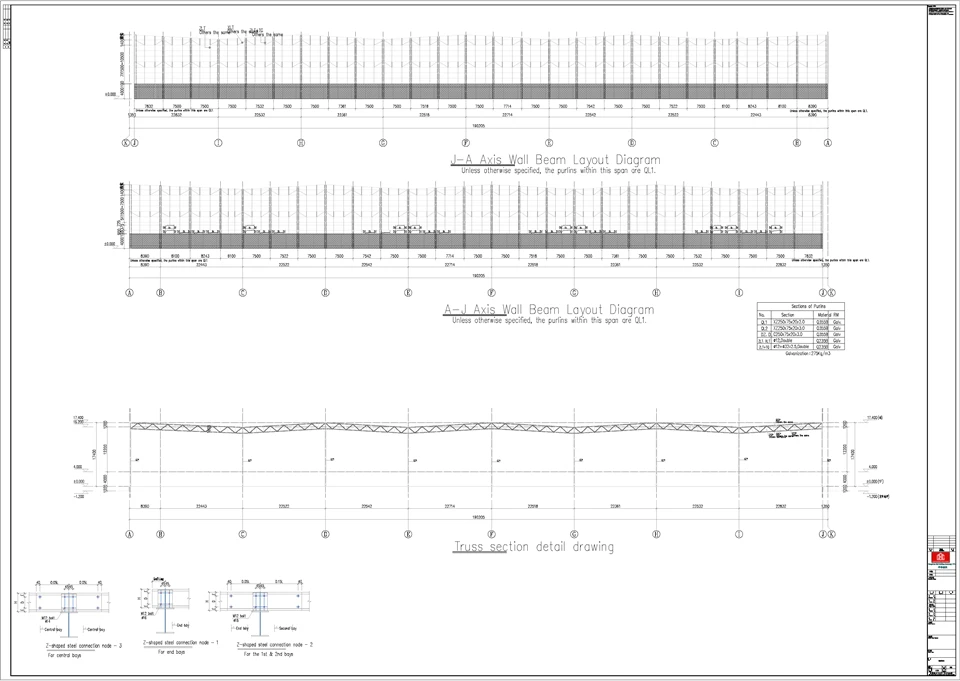

Augšējais un apakšējais kopnes akords: H-profila tērauds, pielāgots 22 m laidumam un 24 m atstatumam starp abām.

Sekcijas izmērs: H400×200×8×10 ~ H450×200×10×12

Piezīmes: Sekcijas izmērs ir atbilstoši palielināts, lai kopnes platajā galā (116 m pusē) izturētu lielākas horizontālās un vertikālās slodzes.

Kopņu tīkla elementi: leņķa tērauds un I{0}}profilu tērauds, ko izmanto, lai savienotu augšējo un apakšējo akordu un pārnestu slodzi.

Leņķa tērauds: L100 × 8 ~ L125 × 10 (vispārējiem tīmekļa dalībniekiem)

I-sekcija Tērauds: I140×80×5×7 ~ I160×88×6×9 (atslēgas spēka-nesējiem)



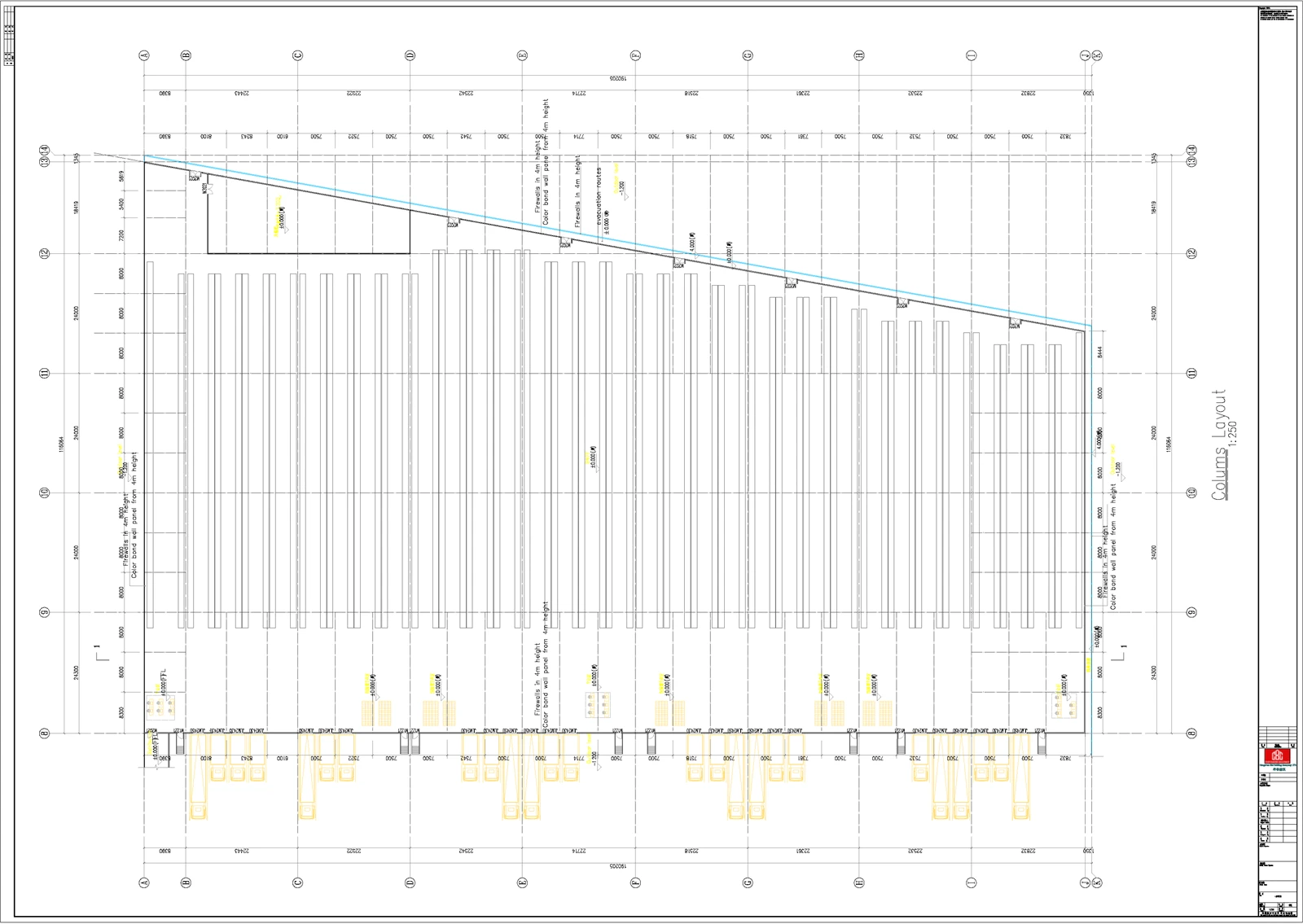

Sekcijas veids: H-profila tērauds, kas atbilst kopnes slodzei un 17,4 m dzegas augstumam.

Sekcijas izmērs: H450×250×10×12 ~ H500×250×12×14

Piezīmes: kolonnas daļa platajā galā ir nedaudz lielāka, lai nodrošinātu konstrukcijas stabilitāti nevienmērīgā slodzes sadalījumā.



Stiprinājumi (augšējais un apakšējais akords): apaļais tērauds vai leņķa tērauds, ko izmanto, lai izturētu horizontālos spēkus (vēju, zemestrīci) un uzturētu kopnes stabilitāti.

Apaļš tērauds: φ20 ~ φ25

Leņķa tērauds: L80×6 ~ L100×8

Stieņi: Tērauda caurule vai apaļais tērauds, ko izmanto, lai pārnestu horizontālo spriegumu starp kopnēm.

Tērauda caurule: φ114 × 4 ~ φ140 × 5

Apaļš tērauds: φ22 ~ φ28



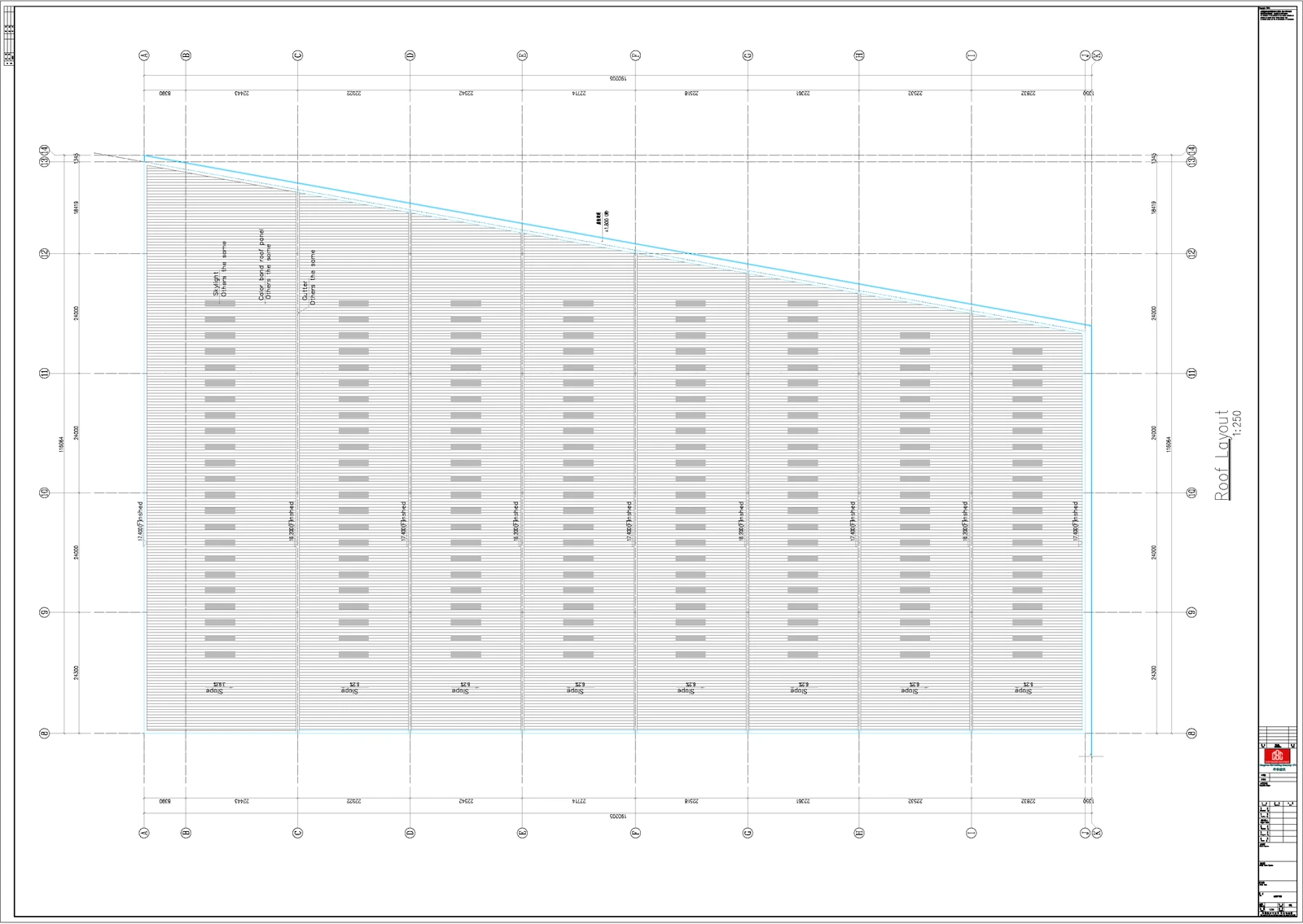

Stiepes (jumts): C-profila tērauds vai Z-profila tērauds, pielāgots jumta slodzei un laidumam.

Sekcijas izmērs: C200×70×20×3,0 ~ C250×75×20×3,5

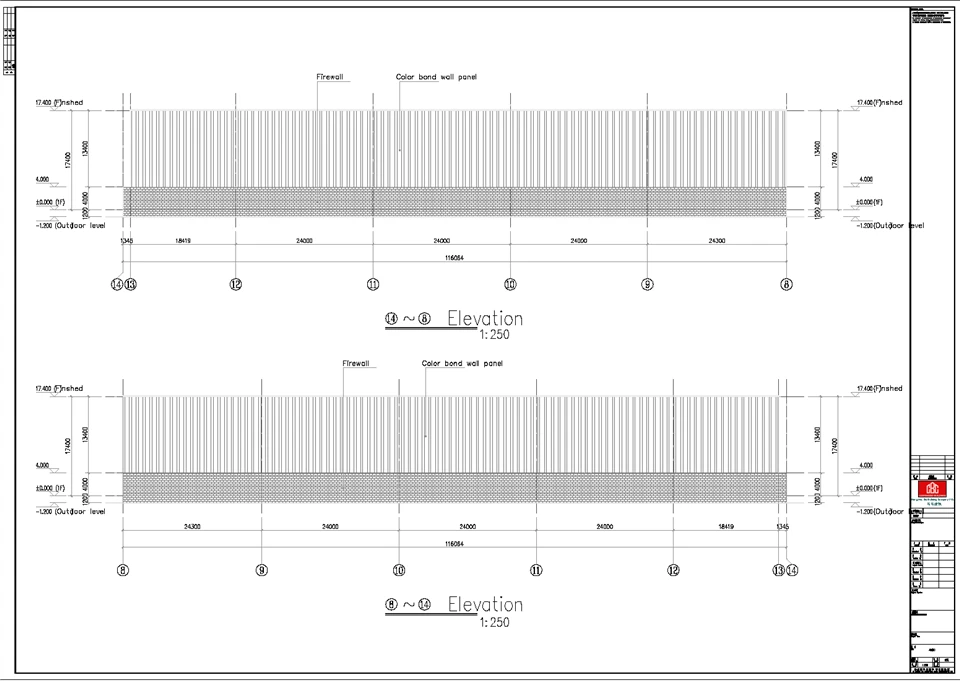

Sienas sijas: C-profila tērauds, kas atbilst sienas slodzei un augstumam.

Sekcijas izmērs: C180×70×20×2,5 ~ C220×70×20×3,0



Augstas -stiprības skrūves: 10.9. klase, kas atbilst kopņu, kolonnu un stiprinājumu sekcijas izmēram, ar karsto-galvanizāciju pretkorozijas-apstrādi.

Pašvītņojošās skrūves un kniedes: 304 nerūsējošais tērauds, ko izmanto spārnu, sienu siju un jumta/sienu paneļu savienošanai.



Detalizēta materiālu statistika ir balstīta uz kopējo ēkas platību 18 620 ㎡, ieteicamajiem sekciju izmēriem un pieredzes vērtību 38 kg/㎡. Katras sastāvdaļas specifiskais sadalījums ir šāds (atsaucei un materiāla sagatavošanas atsaucei):

Komponenta veids	Tērauda patēriņa indekss (kg/㎡)	Kopējais tērauda patēriņš (tonnās)	Proporcija	Piezīmes
Galvenās kopnes (augšējais akords, apakšējais akords, tīmekļa dalībnieki)	18 ~ 22	372.4	52.6%	Pamatojoties uz vidējo indeksu 20 kg/㎡, galvenās spēku-nesošās sastāvdaļas
Tērauda kolonnas	8 ~ 10	167.6	23.7%	Pamatojoties uz vidējo indeksu 9 kg/㎡, kas atbilst 17,4 m dzegas augstumam
Stiprinājumi un stieņi	3 ~ 4	65.2	9.2%	Pamatojoties uz vidējo indeksu 3,5 kg/㎡, nodrošinot konstrukcijas stabilitāti
Purlini un sienu sijas	5 ~ 6	102.4	14.5%	Pamatojoties uz vidējo indeksu 5,5 kg/㎡, ieskaitot jumta un sienas karkasu
Stiprinājumi un piederumi	0.5 ~ 1	9.3	1.3%	Tostarp augstas -stiprības skrūves, pašvītņojošas{1}skrūves utt.
Kopā	38	716.9	100%	Neliela novirze no kopējā vērtējuma (±1,3%) noapaļošanas dēļ





Struktūras veids:Portāla rāmja/kopņu darbnīcaar lielu laidumu un augstām dzegas, kam nepieciešams lielāks tērauda patēriņš nekā parastajām darbnīcām.

Reģionālie apstākļi: vēja un sniega slodzes Peru piekrastes un plato apgabalos parasti nav lielas, un nav liela aukstuma, tāpēc nav nepieciešams papildu tērauda patēriņš aukstumizturībai.

Pieredzes vērtība (kopnes + tērauda kolonnas + stiprinājumi + zari + jumta un sienas skelets):

Parasta zema darbnīca: 25 ~ 30 kg/㎡

Liela-laiduma kopne ar dzegas augstumu virs 15 m:35 ~ 45 kg/㎡

Šis projekts pieņemvidējā-augšējā vērtība 38 kg/㎡aplēsei, ņemot vērā trapecveida izkārtojumu un nevienmērīgu slodzes sadalījumu.





Kopējais tērauda patēriņš=ēkas platība × tērauda patēriņa indekss ÷ 1000

18620 ㎡ × 38 kg/㎡ ÷ 1000 ≈707,6 tonnas

Ieteicamais piedāvājums/materiāla sagatavošanas diapazons: 650 ~ 840 tonnas

Ekonomisks dizains: Par650 tonnas(optimizēts sekcijas izmērs, piemērots vispārējiem slodzes apstākļiem)

Drošs/lielas slodzes/augsta standarta dizains: par840 tonnas(konservatīvs dizains, piemērots lielai slodzei vai stingrām koda prasībām)





Vietējā vēja slodze, sniega slodze un seismiskais koeficients: dažādiem Peru reģioniem (piekrastes un plato) ir atšķirīgi slodzes parametri, kas tieši ietekmēs komponentu sekcijas izmērus.

Vai tādas irceltņi, piekārtas kravas un jumta dzīvslodzes: Celtņu vai citu smagu kravu pievienošana ievērojami palielinās tērauda patēriņu.

Vai jumts/siena pieņemlieljaudas paneļi-un siltumizolācijas kokvilnas biezums: Lieljaudas paneļi{0}}palielinās jumta slodzi, un biezāka siltumizolācijas kokvilna ietekmēs kopējo slodzes sadalījumu.

Kopnes tips:Cauruļu kopne / H-sekcijas tērauda kopne / leņķa tērauda kopne: Dažādu veidu kopnēm ir atšķirīgs tērauda patēriņš, un cauruļu kopnēm parasti ir lielāks tērauda patēriņš nekā leņķa tērauda kopnēm.

Ugunsizturības un korozijas izturības līmeņi un Peru vietējās tērauda kategorijas (piemēram, Gr.50): augstāki ugunsizturības un korozijas līmeņi palielinās izmaksas un tērauda patēriņu, un dažādas tērauda kategorijas ietekmēs sekcijas izmēra izvēli.

Ja varat sniegt šādu informāciju:

Konkrēta atrašanās vieta (kura pilsēta Peru/piekrastē vai plato)

Vai ir celtņi un jumta kravas

Es varu sniegt precīzāku diapazonu un sadalījumu (galvenā struktūra / spārnas / stiprinājumi) saskaņā arPeru kodi.
