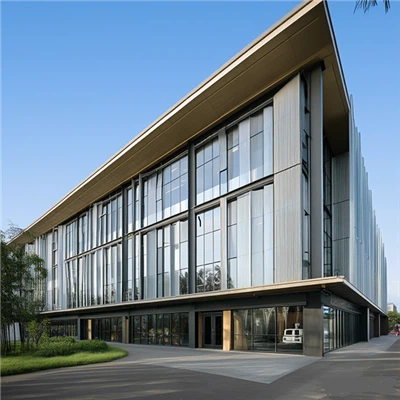

CBC tērauda konstrukcijas biroja ēkas projektēšana Portmorsbijai, Papua-Jaungvinejā

CBC Steel Structure biroju ēkas projektēšana Portmorsbijai, Papua-Jaungvinejai - Strukturālais dizains, analīze un tirgus pielietojamība

Šajā dokumentā jautājumu un atbilžu veidā ir sniegts biroja ēkas galvenais konstrukcijas projekts, izmantojot CBC tērauda konstrukciju celtniecības sistēmu klientam Portmorsbijā, Papua-Jaungvinejā. Tajā ir iekļauti detalizēti konstrukcijas dizaina parametri, strukturālā analīze un dizaina pielietojamības analīze Filipīnu, Čīles un Peru, Tongas, Dienvidāfrikas un Indonēzijas tirgos, kā arī attiecīgie pielāgošanas ieteikumi.



Q1: Kādi ir biroju ēkas pamatparametri, kas paredzēti Portmorsbijas klientam?

A1: Biroju ēka izmanto CBC (Customized Building Company) tērauda konstrukciju ēku sistēmu ar šādiem vispārējiem pamatparametriem: Ēkas kopējais garums ir 80 metri, kas sadalīta 8 sekcijās ar laiduma kombināciju 5,71m + 11.43m + 11.43m + 11.43m + 11.43m + 11.43m + 5.71}m. Divas 5,71 m-plašās sekcijas abos galos ir paredzētas kāpnēm un tualetēm, savukārt vidējās 6 sekcijas ir neatkarīgas biroja zonas. Ēkas kopējais platums ir 25 metri, ieskaitot 1,5-metru-platu koridoru dienvidu pusē. Katra stāva augstums ir 4 metri (konkrēts stāvu skaits var tikt pielāgots atbilstoši klienta vajadzībām, konstrukcijas dizains ir savietojams ar 3-5 stāviem). Ēka ir aprīkota ar 0,5-metru-platu karnīzes ap to. Jumts ir vienslīpu jumts, dienvidu siena ir pilnībā klāta ar stikla aizkaru sienām, ziemeļu siena (ēkas aizmugurē) ir aprīkota ar lieliem stikla logiem, grīdas klājam ir izmantots CBC 1 mm tērauda klājs ar ieliet betonu, un visas ārējās un iekšējās sienas ir izgatavotas no vietējiem dobajiem ķieģeļiem.



Q2: Kāpēc šim biroju ēkas projektam ir izvēlēta CBC tērauda konstrukciju ēku sistēma?

A2: CBC tērauda konstrukciju ēku sistēma ir izvēlēta galvenokārt, pamatojoties uz projektēšanas prasībām un vietējiem būvniecības apstākļiem Portmorsbijā, un ir šādi galvenie iemesli:

1. Augsta konstrukcijas efektivitāte:CBC sistēmā ir integrētas tērauda kolonnas, kompozītmateriālu sijas un tērauda klājs, kam ir viegls svars, augsta izturība un laba nestspēja, un tā var efektīvi izturēt betona grīdas klāja un dobo ķieģeļu sienu slodzi, vienlaikus samazinot konstrukcijas pašsvaru;

2. Elastīga pielāgošanās telpai:Sistēmas elastīgais mezglu dizains var labi pielāgoties 8 sekciju laiduma kombinācijai (īpaši īpašajam 5,71 m laidumam abos galos) un kāpņu, tualetes un neatkarīgu biroju funkcionālajam sadalījumam, nodrošinot konstrukcijas integritāti, vienlaikus izpildot telpas izmantošanas prasības;

3. Būvniecības efektivitāte:CBC tērauda detaļu rūpnieciskās ražošanas pakāpe ir augsta, kas var saīsināt būvniecības ciklu uz vietas, pielāgojoties salīdzinoši saspringtajām būvniecības grafika prasībām Portmorsbijā;

4. Saderība ar vietējiem materiāliem:Sistēmu var lieliski saskaņot ar vietējiem dobajiem ķieģeļiem (sienām) un ieliet betonu--vietā (grīdas klājs), samazinot materiāla transportēšanas izmaksas un grūtības;

5. Izturība: Tērauda detaļu cinkota apstrāde var uzlabot izturību pret koroziju, pielāgojoties karstajam un mitrajam jūras klimatam Portmorsbijā.



Q3: Kāds ir biroja ēkas kolonnu režģa un galveno tērauda komponentu (kolonnas, sijas) dizains?

A3: kolonnas režģis un galvenās tērauda sastāvdaļas ir izstrādātas atbilstoši laiduma kombinācijai un funkcionālajām prasībām, īpaši šādi:1. Kolonnu režģa izkārtojums:Kolonnu režģis ir izkārtots gar garuma virzienu (80m) atbilstoši 8 sekciju laidumam, un platuma virzienā (25 m) ir sadalīts 3 laidumos: 1,5 m (dienvidu koridors) + 22m (biroju zona) + 1.5 m (ziemeļu pusē), ar kolonnu atstarpi 5,7 m, un katras funkcionālās zonas garumā ir 5,71 m vai platība3. (kāpnes, tualetes) ir skaidra kolonnu režģa robeža.

2. Tērauda kolonnas:Tiek pieņemtas H- formas tērauda kolonnas, un sekcijas izmērs tiek pielāgots atbilstoši laidumam un slodzei: kolonnas sekcija 11,43 m laiduma zonā (vidējā biroja zona) ir H400 × 200 × 8 × 12, bet kolonnas sekcija 5,71 m laiduma zonā (relatīvi kāpnes un tualetes abos galos) ir H350 × 7 × 1 (maza slodze ir 5 × 7 × 1). ir attiecīgi samazināts); kolonnas augstums ir 4 m uz stāvu, un kolonnas pēdas ir veidotas kā fiksēti balsti, lai uzlabotu konstrukcijas sānu stingrību.

3. Tērauda sijas:Tiek pieņemtas CBC kompozītmateriālu sijas, kas sastāv no tērauda sijām un ielietas--betona plātnes (apvienojumā ar 1 mm tērauda klāju). Siju sekcijas izmērs 11,43 m laidumā ir H450 × 200 × 9 × 13, bet siju sekcijas izmērs 5,71 m laidumā ir H350 × 175 × 7 × 11; sijas koridora zonā (1,5 m laidums) ir H250 × 125 × 6 × 9; siju -kolonnu savienojuma mezgli izmanto stingrus savienojumus (CBC sistēmas galvenā konstrukcija), lai efektīvi pārnestu lieces momentu un bīdes spēku, nodrošinot konstrukcijas stabilitāti.



4. J. Kāds ir grīdas klāja, sienu, dzegas un viena-slīpu jumta dizains?

A4: katras sastāvdaļas dizains ir apvienots ar funkcionālajām prasībām un konstrukcijas drošību, jo īpaši:

1. Grīdas klājs:Tiek pieņemts CBC 1 mm biezs tērauda klājs, uz kura ir ieliets -vietā C30 betons (kopējais grīdas klāja biezums ir 120 mm), kas atbilst biroja slodzes prasībām (lielāka vai vienāda ar 2,5 kN/m²); tērauda klājs ir savienots ar kompozītmateriālu sijām caur bīdes tapām, lai realizētu tērauda un betona sadarbību, uzlabojot grīdas nestspēju un stingrību.

2. Sienas:Visām ārējām un iekšējām sienām ir izmantoti lokāli dobie ķieģeļi (biezums 200 mm), kas savienoti ar tērauda kolonnām caur sienu savienojuma elementiem (leņķa tērauds L50 × 50 × 5), lai nodrošinātu sienu stabilitāti; sprauga starp dobajām ķieģeļu sienām un tērauda konstrukciju ir piepildīta ar siltumizolācijas un skaņas izolācijas materiāliem, lai uzlabotu biroja siltumizolācijas un skaņas izolācijas veiktspēju.

3. Karnīzes:Apkārtējās karnīzes ir 0,5 m platas, izmantojot tērauda loksnes (C120 × 50 × 2,5) un krāsainas tērauda loksnes (0,5 mm biezas); karnīzes ir savienotas ar jumta sijām un tērauda kolonnām, veidojot integrētu konstrukciju, kas ne tikai spēlē hidroizolācijas un saulessargu lomu, bet arī uzlabo ēkas kopējo estētiku.

4. Single{1}}jumts:Jumta slīpums ir konstruēts kā 5 grādi (ērts kanalizācijai), izmantojot tērauda loksnes (C140 × 60 × 3,0), kas izvietotas ar 1,2 m intervālu, un jumta panelī ir izmantoti krāsaini tērauda sendvičpaneļi (50 mm biezs, EPS serdes materiāls), lai nodrošinātu labu siltumizolācijas veiktspēju; jumts ir slīps no dienvidiem uz ziemeļiem (dienvidu puse ir augstāka, ziemeļu puse ir zemāka), kas ir savienojama ar dienvidu stikla aizkaru sienu un ziemeļu lielajiem stikla logiem, un drenāžas sistēma ir sakārtota pie ziemeļu dzegas, lai izvairītos no lietus ūdens uzkrāšanās.



Q5: Kāds ir kāpņu un tualetes dizains 5,71 m platumā abos galos?

A5: Kāpnes un tualetes 5,71 m platuma zonā abos galos ir veidotas kopā ar CBC tērauda konstrukciju sistēmu, lai nodrošinātu drošību un praktiskumu:

1. Kāpnes: tiek izmantotas dzelzsbetona kāpnes ar platumu 1,2 m, pakāpiena augstumu 150 mm un pakāpiena platumu 300 mm; kāpņu plāksne ir balstīta uz CBC kompozītmateriālu sijām, un kāpņu margas ir izgatavotas no cinkota tērauda caurulēm (φ50 × 3,0), kas savienotas ar kāpņu plāksni un tērauda kolonnām, lai nodrošinātu stabilitāti.

2. Tualetes: grīda ir izgatavota no CBC tērauda klāja + liets -in-betons, un uz virsmas ir uzklāts ūdensizturīgs slānis (poliuretāna ūdensnecaurlaidīgs pārklājums, biezums 1,5 mm), lai novērstu ūdens noplūdi; tualetes sienas ir lokālie dobie ķieģeļi (biezums 100mm) starpsienai, un tualetes armatūra (izlietnes, tualetes) ir nostiprināta uz betona grīdas; tualetes augšdaļa ir aprīkota ar izplūdes ventilatoriem, un izplūdes caurules ir izvietotas gar tērauda kolonnām, lai neietekmētu ēkas izskatu.



Q6: Kādi slodzes aprēķini tiek ņemti vērā biroja ēkas konstrukcijas projektā?

A6: Apvienojumā ar Portmorsbijas atrašanās vietu (karsts un mitrs jūras klimats, mērena seismiskā aktivitāte, neregulāri taifūni) un biroja ēkas izmantošanu, konstrukcijas projektā ir ņemti vērā šādi slodzes aprēķini:

1. Pilnā slodze:Ieskaitot tērauda konstrukciju komponentu (kolonnas, sijas, tērauda klājs) svaru, kas ir ieliets-vietā-betona grīda, dobās ķieģeļu sienas, jumta paneļi, dzegas, kāpnes, tualetes un citas pastāvīgas slodzes;

2. Dzīvā slodze:Ieskaitot biroja telpas dzīvslodzi (Lielāka vai vienāda ar 2,5kN/m²), gaiteņa dzīvslodzi (Lielāka vai vienāda ar 3,0kN/m²), kāpņu dzīvslodzi (Lielāka vai vienāda ar 3,5kN/m²) un jumta dzīvslodzi (Lielāka vai vienāda ar 0,5kN/m²);

3. Vēja slodze:Saskaņā ar Papua-Jaungvinejas vietējo būvnormatīvu pamata vēja spiediens Portmorsbijā ir 0,75 kPa, un vēja slodze tiek aprēķināta pēc ēkas augstuma (4 m uz stāvu) un formas koeficienta (ņemot vērā stikla aizkaru sienu un karnīzes ietekmi), un tiek veikti vēja -izturīgi pasākumi (sānu stiprinājumi, stingrie mezgli), lai nodrošinātu konstrukcijas stabilitāti;

4. Seismiskā slodze:Portmorsbija atrodas mērenā seismiskā zonā, seismiskā intensitāte ir veidota atbilstoši 7 grādiem, un CBC tērauda konstrukciju sistēmas labā elastība un seismiskā veiktspēja tiek izmantota, lai samazinātu zemestrīču ietekmi;

5. Citas kravas:Tostarp vēja spiediena slodze uz stikla aizkaru sienu un lieliem stikla logiem, temperatūras izmaiņu radītā termiskā stresa slodze (pielāgota ar elastīgiem mezgliem) un apkopes personāla slodze uz jumta.



Q7: Kā nodrošināt biroja ēkas strukturālo stabilitāti un drošību?

A7: konstrukcijas projektā ir pieņemti vairāki pasākumi, lai nodrošinātu ēkas vispārējo stabilitāti un drošību:

1. Sānu stīvuma palielināšana:Kolonnas pēdas ir veidotas kā fiksēti balsti, un siju{0}}kolonnu savienojuma mezgli izmanto stingrus savienojumus, lai izveidotu stabilu rāmju sistēmu; horizontālie stiprinājumi ir uzstādīti ēkas garenvirzienā un šķērsvirzienā (izkārtoti kāpņu telpās abos galos un vidējā biroja zonā), lai izturētu sānu vēja slodzi un seismisko spēku.

2. Komponentu izturības garantija:Tērauda kolonnu un siju sekcijas izmēru nosaka, veicot stingru slodzes aprēķinu un konstrukcijas pārbaudi, nodrošinot katras sastāvdaļas nestspējas, stingrības un stabilitātes atbilstību projektēšanas prasībām; tērauda komponenti izmanto Q355B klases tēraudu, kam ir labas mehāniskās īpašības.

3. Savienojuma mezgla drošība:Siju -kolonnu cietie savienojuma mezgli un tērauda un ne-tērauda komponentu (dobu ķieģeļu sienu, tērauda klāja, kāpņu) savienojuma mezgli ir izstrādāti saskaņā ar CBC sistēmas specifikācijām, un savienošanai tiek izmantotas augstas stiprības skrūves un metināšana, lai nodrošinātu stingrus un uzticamus mezglus.

4. Pielāgojamība īpašām slodzēm:Stikla aizkaru siena un lielie stikla logi ir aprīkoti ar pret-vēja un pret-seismiskajiem savienojumiem, lai izvairītos no bojājumiem taifūnu un zemestrīču laikā; viena-slīpuma jumts ir projektēts ar saprātīgu slīpumu un drenāžas sistēmu, lai novērstu lietus ūdens uzkrāšanos un jumta sabrukšanu; tērauda detaļas ir cinkotas, lai izturētu koroziju karstā un mitrā jūras klimatā, pagarinot konstrukcijas kalpošanas laiku.

5. Grīdas stabilitāte:CBC tērauda klāja un -lietā betona-sadarbība uzlabo grīdas stingrību un integritāti, izvairoties no grīdas vibrācijas un deformācijas lietošanas laikā.



Q8: Kādi ir stikla aizkaru sienas un lielu stikla logu konstrukcijas galvenie punkti?

A8: Stikla aizkaru siena (dienvidu siena) un lielie stikla logi (ziemeļu siena) ir galvenās sastāvdaļas, kas ietekmē ēkas konstrukcijas drošību un izmantošanas efektu, un to konstrukcijas projektēšanā galvenā uzmanība pievērsta šādiem punktiem:

1. Savienojuma dizains:Stikla aizkaru siena ir savienota ar tērauda kolonnām un sijām, izmantojot alumīnija sakausējuma profilus un augstas -stiprības skrūves, un savienojuma mezgli ir veidoti kā elastīgi savienojumi, lai pielāgotos tērauda konstrukcijas deformācijai vēja slodzes un seismiskās slodzes ietekmē, izvairoties no stikla plīsumiem; lielie stikla logi ir piestiprināti pie tērauda rāmjiem (metināti uz tērauda kolonnām un sijām) ar ūdensnecaurlaidīgām blīvējuma sloksnēm, lai nodrošinātu stingru savienojumu un ūdensnecaurlaidību.

2. Stikla izvēle:Tiek pieņemts rūdīts dobs stikls (6mm+12A+6mm), kam ir laba triecienizturība, siltumizolācija un skaņas izolācijas rādītāji, kas pielāgojas Portmorsbijas karstajam un mitrajam klimatam un nodrošina biroja komfortu; stikla biezumu nosaka pēc vēja slodzes aprēķina, lai izvairītos no stipra vēja radītiem stikla bojājumiem.

3. Vēja pretestība un seismiskā pretestība:Stikla aizkaru siena un lielie stikla logi tiek pārbaudīti atbilstoši vietējai vēja slodzei un seismiskajai slodzei, un savienojošo profilu un skrūvju sekciju izmērs ir optimizēts, lai nodrošinātu, ka tie spēj izturēt maksimālo vēja ātrumu un seismisko intensitāti Portmorsbijā; sprauga starp stiklu un tērauda konstrukciju ir piepildīta ar elastīgu hermētiķi, lai absorbētu konstrukcijas deformācijas.



9. jautājums: vai projektētā biroju ēka ir piemērojama Filipīnu tirgum, un kādi pielāgojumi ir nepieciešami?

A9: Projektētā biroju ēka pamatā ir piemērojama Filipīnu tirgum, taču ir nepieciešami pielāgojumi atbilstoši vietējam klimatam, būvnormatīviem un tirgus pieprasījumam, jo ​​īpaši:

1. Piemērojamības analīze: Filipīnās ir karsts un mitrs jūras klimats, bieži taifūni un mērena seismiskā aktivitāte, kas ir līdzīga Portmorsbijai; CBC tērauda konstrukciju sistēmas vieglais svars, ātrais būvniecības ātrums un laba izturība pret koroziju atbilst Filipīnu tirgus pieprasījumam pēc biroju ēkām; funkcionālais iedalījums (neatkarīgi biroji, kāpnes, tualetes, koridors) arī atbilst Filipīnu biroju ēku izmantošanas vajadzībām.

2. Atbilstoši pielāgojumi:

a) Vēja slodzes regulēšana:Filipīnās (īpaši Manilā) ir augstāks vēja pamatspiediens (0,8–0,9 kPa) nekā Portmorsbijā, tāpēc ir jāpalielina tērauda kolonnu, siju un jumta spārnu sekcijas (piemēram, H400 × 200 × 8 × 12 kolonnu pielāgošana uz H450 × 220 × 9 × 14), lai uzlabotu vēja pretestību; tiek palielināts horizontālo stiprinājumu skaits, lai uzlabotu sānu stingrību.

b) Korozijas izturības regulēšana:Jūras klimats Filipīnās ir mitrāks un korozīvāks, tāpēc tērauda detaļām ir jāizmanto karstā-cinkošana + krāsas pārklājums (dubulta pretkorozijas apstrāde), nevis viena cinkošana; Stikla aizkaru sienas blīvējuma sloksne izmanto korozijizturīgu- silikona hermētiķi, lai pagarinātu kalpošanas laiku.

c) Būvnormatīvu pielāgošana:Stingri ieviesiet Filipīnu Nacionālo būvniecības kodeksu (PNBC 2015), palieliniet seismiskās konstrukcijas intensitāti līdz 7,5 grādiem un optimizējiet staru-kolonnas mezgla dizainu, lai uzlabotu seismisko veiktspēju.

d) Funkcionālā regulēšana:Atbilstoši Filipīnu tirgus pieprasījumam pēc biroju ēkām tualešu skaitu var atbilstoši palielināt, un ziemeļu sienā var pievienot gaisa kondicionēšanas platformas (apvienojumā ar lieliem stikla logiem), lai apmierinātu dzesēšanas vajadzības karstā klimata apstākļos.



Q10: Kāda ir projektētās biroju ēkas pielietojamība Čīles un Peru tirgos, un kādi pielāgojumi ir nepieciešami?

A10: Čīle un Peru atrodas Klusā okeāna seismiskajā joslā, kur bieži notiek spēcīgas zemestrīces un dažādi klimatiskie apstākļi (piekrastes karstums un mitrums, iekšzemes sausums), tāpēc dizains ir būtiski jāpielāgo, lai pielāgotos vietējam tirgum:

1. Pielietojamības analīze: CBC tērauda konstrukciju sistēmas labā elastība un seismiskā veiktspēja ir piemērota Čīles un Peru apgabaliem ar augstu seismisko intensitāti; ātrais būvniecības ātrums var apmierināt vietējo pieprasījumu pēc efektīvas būvniecības; elastīgais funkcionālais sadalījums var pielāgoties dažādām biroja vajadzībām.

2. Atbilstoši pielāgojumi:

a) Seismiskā dizaina regulēšana:Čīlē un Peru ir augsta seismiskā intensitāte (8-9 grādi), tāpēc strukturālā sistēma ir jāoptimizē: jāpievieno vertikāli seismiski stiprinājumi, jāpieņem enerģiju-izkliedējoša stara-kolonnu mezgli, lai absorbētu seismisko enerģiju; palielināt tērauda kolonnu un siju sekciju izmērus un izmantot augstas -izturības tēraudu (Q420B), lai uzlabotu seismisko nestspēju; savienojums starp dobām ķieģeļu sienām un tērauda kolonnām tiek mainīts uz elastīgu savienojumu (izmantojot triecienu absorbējošus gumijas paliktņus), lai izvairītos no sienas sabrukšanas zemestrīču laikā.

b) Pielāgošanās klimatam:Piekrastes zonās (piem., Limā, Peru) tērauda komponenti izmanto dubultu pretkorozijas apstrādi (karstā-cinkošana + krāsas pārklājums), lai tie būtu izturīgi pret jūras koroziju; iekšzemes sausām teritorijām (piemēram, Santjago, Čīle) tiek uzlabota jumta un sienu siltumizolācijas veiktspēja (jumtam izmantojot 75 mm biezus EPS sendvičpaneļus), lai pielāgotos lielām dienas un nakts temperatūras atšķirībām.

c) Vēja slodzes regulēšana:Čīles un Peru piekrastes zonās pūš spēcīgi jūras vēji, tāpēc vēja pamatspiediens tiek noregulēts uz 0,85 kPa, dzegas ir saīsinātas līdz 0,3 m (lai samazinātu vēja pretestību), un stikla aizkaru sienā ir izmantots biezāks rūdīts dobs stikls (8 mm+12A+8mm), lai uzlabotu vēja pretestību.

d) Materiāla pielāgošana:Izmantojiet vietējās kopīgās dobo ķieģeļu specifikācijas, lai samazinātu materiālu transportēšanas izmaksas; tērauda klāju var noregulēt līdz 1,2 mm biezumam, lai uzlabotu grīdas stabilitāti atbilstoši vietējiem būvniecības paradumiem.

11. jautājums: cik piemērota ir projektētā biroju ēka Tongas tirgum, un kādi pielāgojumi ir nepieciešami?

A11: Tonga ir Klusā okeāna salu valsts ar karstu un mitru jūras klimatu, biežiem taifūniem un mērenu seismisko aktivitāti. Projektētajai biroju ēkai ir noteikta pielietojamība, taču tai ir nepieciešami mērķtiecīgi pielāgojumi taifūnu izturībai:

1. Pielietojamības analīze: CBC tērauda konstrukciju sistēmas vieglais svars ir piemērots Tongas salas ģeoloģiskajiem apstākļiem (samazinot pamatu slodzi); ātrais būvniecības ātrums var pielāgoties pēc-katastrofas atjaunošanas un infrastruktūras būvniecības vajadzībām Tongā; funkcionālais sadalījums ir vienkāršs un praktisks, kas atbilst Tongas biroju ēku izmantošanas vajadzībām.

2. Atbilstoši pielāgojumi:

a) Taifūna pretestības uzlabošana:Tongu bieži skar spēcīgi taifūni (vēja pamatspiediens 1,0 kPa), tāpēc tiek stiprināta strukturālā vēja pretestības konstrukcija: palielināt horizontālo un vertikālo stiprinājumu skaitu, lai izveidotu stabilāku rāmju sistēmu; siju -kolonnu savienojuma mezgli izmanto pastiprinātus stingrus savienojumus (pievienojot stingrības plāksnes); atstatums starp jumta malām ir samazināts līdz 1,0 m, un jumta panelis ir piestiprināts ar pret-taifūna pašvītņojošām-skrūvēm (ar ūdensnecaurlaidīgām blīvēm), lai izvairītos no jumta bojājumiem; stikla aizkaru siena un lielie stikla logi ir aizstāti ar triecienizturīgu-stiklu (10 mm+12A+10mm) un aprīkoti ar pret-taifūna slēģiem.

b) Pamatu regulēšana:Tongas salas augsne pārsvarā ir koraļļu augsne ar sliktu nestspēju, tāpēc, lai uzlabotu pamatu stabilitāti, pamats izmanto pāļu pamatus (betona pāļus), nevis sloksnes pamatus, un kolonnas pēdas tiek pastiprinātas, lai pielāgotos nevienmērīgajam pamatu nosēdumam.

c) Korozijas izturības regulēšana:Tongas jūras klimats ir ļoti korozīvs, tāpēc tērauda detaļām tiek izmantota karstā-cinkošana un fluoroglekļa krāsas pārklājums (augsta izturība pret koroziju); dobās ķieģeļu sienas ir apstrādātas ar pret-korozijas pārklājumu uz virsmas, lai izvairītos no mitruma un korozijas.

d) Funkcionālā regulēšana:Vienkāršojiet stikla aizkaru sienu (samaziniet stikla laukumu) un palieliniet cieto sienu laukumu, lai uzlabotu taifūna pretestību; pievienojiet lietus ūdens savākšanas ierīces uz jumta, lai pielāgotos Tongas ūdens trūkuma problēmai.



Q12: Kāda ir projektētās biroju ēkas pielietojamība Dienvidāfrikas tirgū, un kādi pielāgojumi ir nepieciešami?

A12: Dienvidāfrikā ir daudzveidīgs klimats (mērens jūras klimats dienvidos, karsts un sauss klimats ziemeļos), mērena seismiskā aktivitāte un nobriedusi tērauda konstrukciju būvniecības tehnoloģija. Projektētā biroja ēka ir ļoti pielietojama, un ir nepieciešami tikai nelieli pielāgojumi:

1. Pielietojamības analīze: CBC tērauda konstrukciju sistēmas izmaksu efektivitāte un ātrais būvniecības ātrums atbilst Dienvidāfrikas tirgus pieprasījumam pēc biroju ēkām; elastīgais funkcionālais sadalījums var pielāgoties dažādu uzņēmumu lietošanas vajadzībām; saderība ar vietējiem dobajiem ķieģeļiem un citiem materiāliem var samazināt būvniecības izmaksas.

2. Atbilstoši pielāgojumi:

a) Pielāgošanās klimatam:Dienvidu mērenā jūras klimata zonā (piemēram, Keiptaunā) ir uzlabota sienu un jumta siltumizolācijas veiktspēja (jumtam izmantojot 75 mm biezus EPS sendvičpaneļus un dobajām ķieģeļu sienām pievienojot siltumizolācijas kokvilnu), lai pielāgotos vēsajam un lietainajam klimatam; Ziemeļu karstā un sausa klimata zonā (piemēram, Johannesburgā) stikla aizkaru siena izmanto zemas -izstarojuma (zemas-E) dobu stiklu, lai samazinātu saules starojumu un uzlabotu iekštelpu termisko komfortu.

b) Seismiskā regulēšana:Dienvidāfrikas seismiskā intensitāte ir 6-7 grādi (zemāka nekā Portmorsbija), tāpēc tērauda kolonnu un siju sekcijas izmēru var atbilstoši samazināt (piemēram, pielāgojot H400×200×8×12 kolonnas uz H350×175×7×11), lai samazinātu izmaksas; horizontālo stiprinājumu skaits tiek samazināts atbilstoši vietējām seismiskajām specifikācijām.

c) Materiāla regulēšana:Izmantojiet Dienvidāfrikas standarta tērauda detaļas un dobos ķieģeļus, lai atbilstu vietējās būvniecības kodeksa prasībām; tērauda klāju var noregulēt līdz 0,9 mm biezumam (atbilst vietējām slodzes prasībām), lai samazinātu izmaksas.

d) Funkcionālā regulēšana:Pievienojiet saules paneļus uz viena-slīpuma jumta, lai pielāgotos Dienvidāfrikas bagātīgajiem saules enerģijas resursiem un samazinātu enerģijas patēriņu; palielināt dienvidu koridora platumu līdz 2,0 m, lai pielāgotos vietējā biroja lietošanas paradumiem.



13. jautājums: vai projektētā biroju ēka ir piemērojama Indonēzijas tirgum, un kādi pielāgojumi ir nepieciešami?

A13: Indonēzija ir Dienvidaustrumāzijas valsts ar karstu un mitru tropu klimatu, biežiem taifūniem un zemestrīcēm, kā arī lielu pieprasījumu pēc biroju ēkām. Projektētā biroja ēka pamatā ir pielietojama, taču tai nepieciešama visaptveroša pielāgošana klimatiskajiem un seismiskajiem apstākļiem:

1. Piemērojamības analīze: CBC tērauda konstrukciju sistēmas vieglais svars, ātrais būvniecības ātrums un laba izturība pret koroziju ir piemēroti Indonēzijas tropiskajam jūras klimatam; funkcionālais sadalījums (neatkarīgi biroji, kāpnes, tualetes) atbilst Indonēzijas biroju ēku izmantošanas vajadzībām; saderība ar vietējiem dobajiem ķieģeļiem var samazināt materiālu izmaksas.

2. Atbilstoši pielāgojumi:

a) Dubultā aizsardzība pret seismisko un taifūnu:Indonēzija atrodas Klusā okeāna seismiskajā joslā (seismiskā intensitāte 7,5-8 grādi), un to bieži skar taifūni (vēja pamatspiediens 0,9 kPa), tāpēc konstrukcijas dizains ir optimizēts: izmantojiet rāmja-stieņu struktūru, lai uzlabotu sānu stingrību un seismisko pretestību; palielināt tērauda kolonnu un siju sekciju izmērus un izmantot enerģiju{5}}izkliedējošus mezglus, lai absorbētu seismisko enerģiju; jumts ir nomainīts uz vieglu slīpumu (3 grādi), lai samazinātu vēja pretestību, un jumta panelis ir piestiprināts ar prettaifūna skrūvēm; stikla aizkaru siena ir aizstāta ar triecienizturīgu-stiklu un aprīkota ar vēja izturīgām deflektoriem.

b) Korozijas izturības regulēšana:Indonēzijas tropiskais jūras klimats ir ļoti mitrs un kodīgs, tāpēc tērauda detaļām tiek izmantota karstā-cinkošana un fluoroglekļa krāsas pārklājums; dobās ķieģeļu sienas ir apstrādātas ar mitruma{2}}izturīgiem un pretkorozijas materiāliem, lai izvairītos no pelējuma un korozijas; Stikla aizkaru sienas blīvējuma sloksnē ir izmantots augstas -temperatūras un korozijas-izturīgs silikona hermētiķis.

c) Pielāgošanās klimatam:Uzlabojiet ēkas ventilācijas un siltuma izkliedes veiktspēju: pievienojiet ventilācijas žalūzijas ziemeļu sienai (apvienojumā ar lieliem stikla logiem), lai veicinātu gaisa cirkulāciju; jumts izmanto siltumizolācijas krāsu{0}}tērauda sendvičpaneļus (75 mm biezi), lai samazinātu iekštelpu temperatūru; stikla aizkaru siena izmanto zemu-E dobu stiklu, lai bloķētu saules starojumu.

d) Funkcionālā un materiāla regulēšana:Saskaņā ar Indonēzijas biroja paradumiem palielināt sanāksmju telpu skaitu vidējā biroja zonā (apvienot divas 11,43 m platuma zonas); izmantot Indonēzijas vietējos dobos ķieģeļus un tērauda materiālus, lai samazinātu transportēšanas izmaksas; pievienojiet ugunsdzēsības-iekārtas (ugunsdzēsības hidrantus, ugunsdzēsības sprinklerus) saskaņā ar Indonēzijas ugunsdrošības kodeksiem, lai uzlabotu ugunsdrošību.



Q14: Kādas ir projektētās CBC tērauda konstrukcijas biroju ēkas galvenās priekšrocības un tās vispārējā pielāgošanās dažādiem tirgiem?

A14:1. Galvenās priekšrocības:Projektētajā biroju ēkā kā kodols ir izmantota CBC tērauda konstrukciju sistēma, kuras priekšrocības ir elastīgs telpas sadalījums, viegls svars, augsta izturība, ātrs būvniecības ātrums, laba saderība ar vietējiem materiāliem un spēcīga pielāgošanās dažādiem klimatiskajiem un ģeoloģiskajiem apstākļiem; funkcionālais dizains (atsevišķi biroji, kāpnes, tualetes, koridors) ir vienkāršs un praktisks, kas spēj apmierināt biroju ēku pamata lietošanas vajadzības dažādos tirgos; konstrukcijas projekts ir zinātnisks un pamatots, nodrošinot drošību un izturību.

2. Vispārējā pielāgošanās spēja: Ēka ir ļoti piemērota Portmorsbijai (dizaina prototips), Dienvidāfrikai (nelielas korekcijas) un Filipīnās (daļējas korekcijas); tam ir noteikta pielietojamība Tongā, Čīlē un Peru, Indonēzijā, taču tai ir vajadzīgi mērķtiecīgi pielāgojumi atbilstoši vietējai seismiskajai intensitātei, vēja slodzei, klimatiskajiem apstākļiem, būvnormatīviem un tirgus pieprasījumam (koncentrējoties uz seismisko pretestību, izturību pret taifūnu, izturību pret koroziju un pielāgošanos klimatam); pēc atbilstošiem pielāgojumiem tas pilnībā atbilst biroju ēku izmantošanas prasībām dažādos tirgos un tam ir laba tirgus veicināšanas vērtība.
