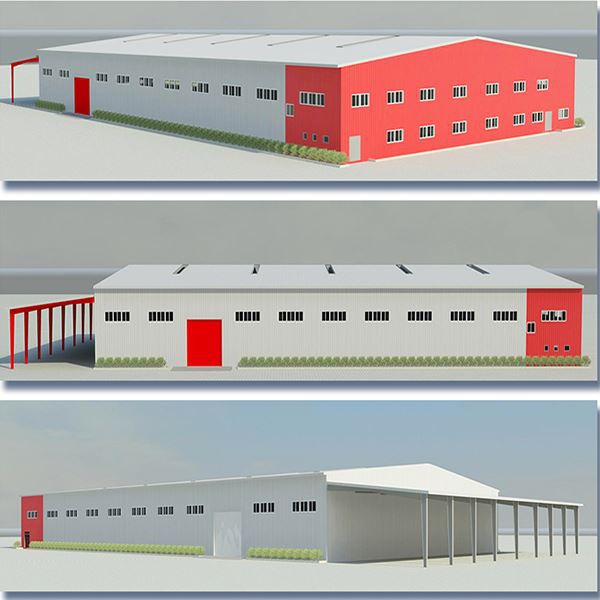

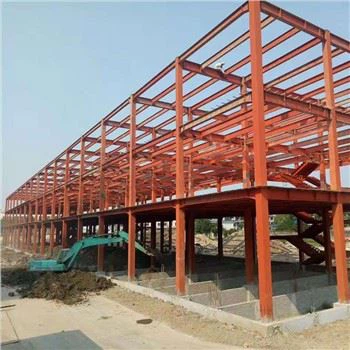

L60m*W15m*H6m tērauda konstrukciju noliktava ar starpstāvu Čīlei





Izmēri: platums 15m x garums 40m x augstums 6m

Seismiskās prasības: Zemestrīces izturības pakāpe 8

Vēja slodze: 120 km/h

Sniega slodze: Neviens nav minēts

Jumta un sienas materiāls: 0,5 mm biezs krāsains tērauda viens panelis

Mezonīns: Atrodas vienā galā, augstums 3m, garums 15m x platums 5m

Pielāgojami reģioni: Čīle, Peru, ĀS, Indonēzija, Papua-Jaungvineja...





Primārie rāmji: Q345B tērauda kolonnas un sijas ir ieteicamas to augstās izturības -pret-svara attiecības dēļ, kas piemērota šāda izmēra noliktavai.

Sekundārie deputāti: izmantojiet Q235B tēraudu lokiem, siksnām un stiprinājumiem, lai nodrošinātu atbilstošu atbalstu, vienlaikus līdzsvarojot izmaksu efektivitāti.

Pamati: Dzelzsbetona pamati, kas izstrādāti, lai izturētu vietējos seismiskos apstākļus un vēja slodzi.

Mezonīna konstrukcija: būvēt, izmantojot Q345B tēraudu, lai atbalstītu norādītos izmērus un slodzes prasības.





Aprēķins būs atkarīgs no precīza rāmju, sekundāro elementu un starpstāvu konstrukcijas un atstatuma. Kā aptuvens aprēķins:

Primārie rāmji: Aptuveni 30-40 kg/m²

Sekundārie deputāti: Apmēram 10-15 kg/m²

Jumtu un sienu paneļi: Ņemiet vērā 0,5 mm krāsu tērauda paneļu svaru, kā arī jebkādu izolāciju vai papildu slāņus.

Kopējais paredzamais tērauda svars: Galvenajai ēkai (izņemot starpstāvu) aptuveni 18 000-24 000 kg primārajām konstrukcijām un 6 000-9 000 kg sekundārajām konstrukcijām. Mezonīns pievienotu vēl 5000-7000 kg.





Dizaina parametri: seismiskā zona 8, vēja ātrums=120 km/h (~33,3 m/s), bez sniega slodzes
Jumtu un sienu apšuvums: 0,5 mm krāsa-pārklāti tērauda paneļi ar vienu apvalku
Mezonīns: 15 m (G) × 5 m (W) × 3 m (H), atrodas vienā frontonā

1. Galvenais strukturālais rāmis

Vienums	Apraksts	Daudzums	Vienības svars (kg/m)	Kopējais svars (kg)
C1	Galvenās kolonnas (RHS vai pielāgota H{0}}sekcija, Q345B) — 6 m augstums	14 gab (7 līči pie ~6,67 m oc)	~65 kg/m	14 × 6 × 65 = 5,460
B1	Spāru sijas (I-siju vai konusveida siju, Q345B) — 15 m laidums	14 gab	~40 kg/m	14 × 15 × 40 = 8,400
B2	Ridge Beam/Eave Saite (ja nepieciešams stabilitātei)	2 × 40m	~28 kg/m	80 × 28 = 2,240
BR	Jumta stiprinājums (X-stienis, leņķis L50 × 5 vai apaļais stienis)	~200 m kopā	~4 kg/m	800
PB	Sienas stiprinājumi (vertikāli un horizontāli, līdzīgi jumtam)	~150 m	~4 kg/m	600

Piezīme: ailes atstatums pieņemts plkst6.67 m(40 m ÷ 6 nodalījumi → 7 kadri). Standarta praksē tiek izmantoti stingri portāla rāmji ar piestiprinātām vai fiksētām pamatnēm atkarībā no seismiskā pieprasījuma. Seismiskajai zonai 8 ir ieteicami{6}}momentizturīgi savienojumi.



2. Sekundārais kadrējums (Purlins un Ģirts)

Vienums	Apraksts	Atstarpes	Skrējiena garums	Noskrējienu daudzums	Kopējais garums (m)	sadaļa	Vienības svars (kg/m)	Kopējais svars (kg)
P1	Jumta stieņi (C/Z{0}}section, Q235B)	1.5 m o.c.	40 m	11 skrējieni (15 m ÷ 1.5 + 1)	440	C200×75×20×2.5	~5.5	2,420
G1	Sienas jostas (C-section, Q235B)	1.2 m o.c.	40 m (garas sienas)	5 piegājieni katrā pusē × 2 malas	400	C180×60×20×2.0	~4.2	1,680
G2	Gable End Girts (15m sienas)	1.2 m o.c.	15 m	5 piegājieni × 2 beigas	150	C180×60×20×2.0	~4.2	630



3. Mezonīna konstrukcija (15 m × 5 m)

Vienums	Apraksts	Daudzums	Vienības svars	Kopējais svars (kg)
MC1	Starpstāvu kolonnas (SHS 150×150×5, Q345B) – 3 m augsts	8 gab	~25 kg/m	8 × 3 × 25 = 600
MB1	Primārās sijas (IPE200 vai HEA160, Q345B) – 5 m laidums	10 gab	~25 kg/m	10 × 5 × 25 = 1250
MB2	Sekundārās sijas (C150, Q235B) — 15 m laidums pie 2,5 m oc	7 gab	~3,8 kg/m	7 × 15 × 3.8 = 399
Klāja	1,0 mm kontrolplāksne vai 0,8 mm gofrēta tērauda klājs (nav-kompozīta)	75 m²	~8 kg/m²	600
Stiprināšana	Starpstāvu diagonālais stiprinājums (L40 × 4)	~50 m	~2,4 kg/m	120

Piezīme: pieņemts, ka starpstāvs atbalstīs vieglu uzglabāšanu (~2–3 kN/m² dzīvā slodze). Bez betona pārklājuma. tērauda kāpnes būs 830kgs uz vienību



4. Apšuvuma sistēma

Vienums	Apraksts	Platība (m²)	Svars (kg/m²)	Kopējais svars (kg)
Jumta paneļi	0,5 mm krāsains tērauds, viena apvalka (trapecveida profils, piemēram, YX28-205-820)	15 × 40 = 600	~4.5	2,700
Sienu paneļi	0,5 mm krāsa tērauds, viena apvalka (tāds pats profils)	2×(40×6) + 2×(15×6) – starpstāvu izgriezums ≈660	~4.5	2,970
Stiprinājumi un piederumi	Skrūves, paplāksnes, apšuvumi, hermētiķi	-	-	~500

Piezīme: atskaitīta starpstāvu sienas platība (~15×3=45 m²). Faktiskais paneļa pārklājums var atšķirties pārklāšanās dēļ.



5. Savienojuma materiāli

Vienums	Apraksts	Paredzamais svars (kg)
Skrūves (M20/M24, 8.8. klase)	Galvenajam karkasam un starpstāvam	400
Metināšanas palīgmateriāli	Elektrodi, vads	150
Enkura skrūves (M24, L=800mm)	2 katrā kolonnā × 14=28 gab	120



6. Kopsavilkums par kopējo tērauda izmantošanu

Kategorija	Svars (kg)
Galvenais rāmis	17,500
Sekundārais kadrējums	4,730
Mezonīna konstrukcija	3,799
Apšuvums (ieskaitot piederumus)	6,170
Savienojumi un dažādi	670
KOPĒJAIS PAREDZĒTAIS TĒRAUDA SVARS	≈ 32,869 kg

Apm. Tērauda intensitāte:

Galvenā ēka (600 m² stāvs):~55 kg/m²

Ieskaitot starpstāvu (675 m² efektīva):~48,7 kg/m²

Piezīmes un pieņēmumi

Seismiskais dizains: 8. seismiskā zona (Ķīna GB 50011) nozīmē augstu seismisko koeficientu (~0,2 g–0,3 g). Tiek pieņemti moment{5}}izturīgi portāla rāmji ar elastīgām detaļām.

Vēja slodze: 120 km/h ≈ 0,75 kN/m² pamatspiediens (saskaņā ar ASCE 7 vai vietējo kodu). Apšuvums un sekundārie elementi izstrādāti atbilstoši.

Nav celtņa vai smagas tehnikas: Pieņemtās dzīvās slodzes ir 0,3 kN/m² (jumts) un 0,5 kN/m² (sienas).

Fonds: Nav iekļauts tērauda pacelšanā (betona/tērauda stieņi nav iekļauti).

Korozijas aizsardzība: pieņemts, ka viss konstrukciju tērauds ir karsti-cinkots vai krāsots (nav noteikts daudzums).

Šis materiālu saraksts sniedz reālistisku provizorisku iepirkuma un izmaksu tāmi. Būvniecībā svarīgi ir detalizēti rasējumi, savienojuma projekts un koda atbilstības pārbaude, ko veic licencēts inženieris.





Šis izklāsts nodrošina pamata sistēmu ierosinātās paneļu noliktavas projektēšanai. Detalizēta inženiertehniskā analīze, tostarp slodzes aprēķini, materiālu specifikācijas un konstrukcijas rasējumi, jāveic kvalificētiem speciālistiem.
